概述
H3027WF7-280 是一款飞利浦(NXP)方案,可控硅调光LED恒流驱动器,支持100-120VAC或200-250VAC两种输入电压;支持前沿切相和后沿切相调光器,可以与多品牌调光器和调光系统(TCL ,飞利浦,ABB,路创,西门子,西蒙,松下,邦奇等)配合使用,调光曲线平滑,无闪烁,无频闪。
产品特点
●单通道恒流输出,多级电流可选
●支持前沿/后沿切相调光
●调光范围:0-100%
●内建主动式PFC
●全防护塑胶外壳
●调光曲线平滑,无闪烁
●短路保护,过载保护,过温保护
●适用于LED室内灯具,比如筒灯,射灯,面板灯等
技术参数
| H3027WF7-280 | ||||
输出 | 电流 | 140mA | 180mA | 240mA | 280 |
电压 | 17-23VDC | 17-23VDC | 17-23VDC | 17-23VDC | |
功率 | 3.22W | 4.44W | 5.52W | 6.44W | |
电流精度 | ±5% | ||||
空载输出电压 | 23VDC Max | ||||
低频电流纹波(<120Hz) | <3% | ||||
通道 | 1 | ||||
输入 | 电压 | 200-250VAC / 100-120VAC | |||
频率 | 50/60Hz | ||||
电流 | 0.05Amax@230VAC | ||||
功率因数 | >0.78@230VAC,满载 | ||||
THD | <20%@230VAC,满载 | ||||
效率 | 72%@230VAC,满载 | ||||
浪涌电流 | 冷启动15A(在50%Ipeak下测试twidth=24us)@230VAC | ||||
保护 | 短路保护 | 关断输出,移除故障后自恢复 | |||
过载保护 | 超过输出电压时, 输出电流下降, 减轻负载自动恢复 | ||||
过温保护 | 关闭输出,温度正常后自动恢复 | ||||
功能 | 调光方式 | 前沿/后沿切相调光 | |||

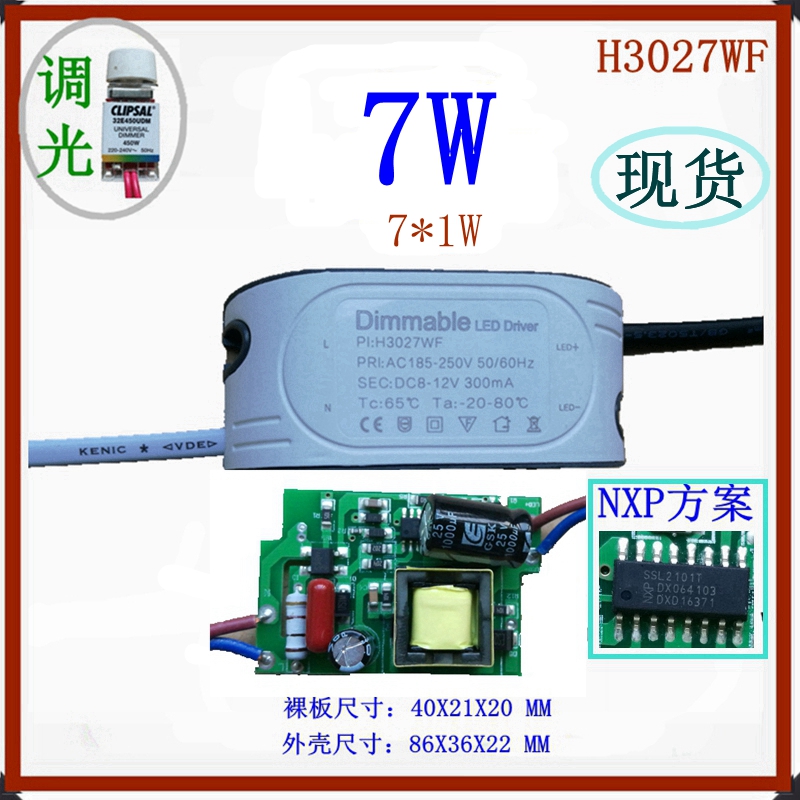

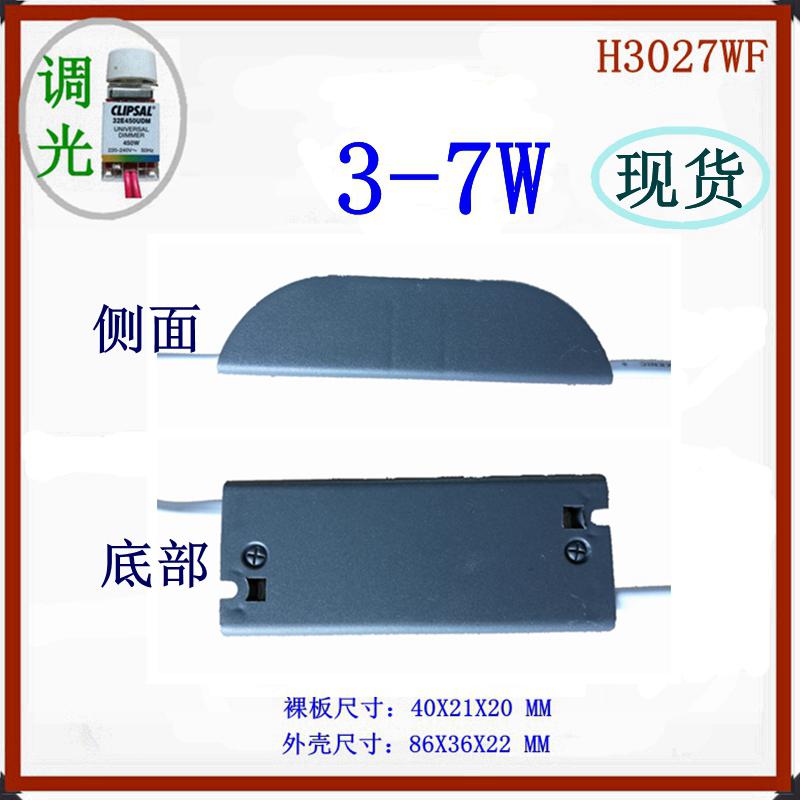

其它 | 尺寸(长*宽*高) | 外壳尺寸:86*36*22mm; 裸板尺寸40*29 *17mm | |||
毛重量 | 0.04GK | ||||
工作温度 | -20℃ ~ 50℃ | ||||
相对湿度 | 20~90% RH |
电流选择表
电流 | 电压输出 | LED串数 | LED单串电压2.8-3.3V DC |
140mA | 17-23VDC | 5-7串 | |
180mA | 17-23VDC | 5-7串 | |
240mA | 17-23VDC | 5-7串 | |
280mA | 17-23VDC | 5-7串 |
