弱控强调光调色方案

弱控强调光调色方案,通过 TCP/IP 以太网，  RS-485 总线，  PLC 电力载波三大通信组合，实现多点控制，远程控制等酒店客房智能化 管理，  PLC 通信采用电力载波技术实现二线式布线方式，  通过电力 线传输信号控制灯具开、关、调光、调色， 实现智能控灯，精准控光， 同时无需额外布置信号线，解决了弱电信号控制复杂的布线问题，也 解决了无线控制数据经常掉包问题，  在安装施工上带来极大的便利，

在材料和安装施工上节约了很大的材料成本及人工成本。

           PLC 智能控制系统的特性

●采用电力主线传输信号

●采用新型电力载波技术，  不需要安装信号隔离器

●信号不受距离和安装环境的影响、稳定可靠

●无需独立布置信号线，  安装调试简单

●支持无极调光、无极调色

●同一主线灯具可实现单灯控制，  多灯联控

●多种场景独立设定、一键启动

●可连接多种智能家居控制系统结合使用

●不需要网络连接，  即可完成场景设置，  场景设置简单便捷

●采用二线式布线方式，  安装便捷，  节省线缆,

PLC 智能控制系统的应用场合

●酒店照明、办公照明、休闲场所、  KTV 等商业照明

●智能家居

产品架构

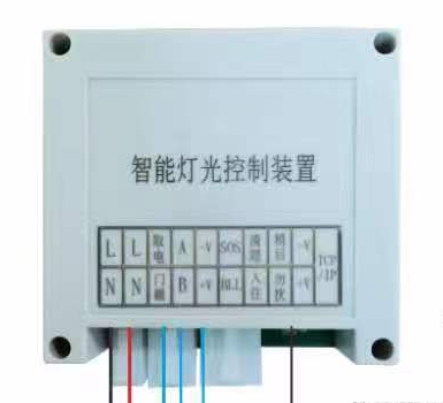

1，  智能灯光控制装置(网关)  是弱控强方案的主控中心，

连接网络，  通过 PC 端登陆 ight.szhhsd.com，  进行门磁场景、插卡场 景，  86 面板各个按键功能、语音控制配置，  等房内设备初始化，  可 实现远程控制或者调试设备，可通过微信小程序控制房间设备控制及 调试。

2，  86 面板分有两种功能：

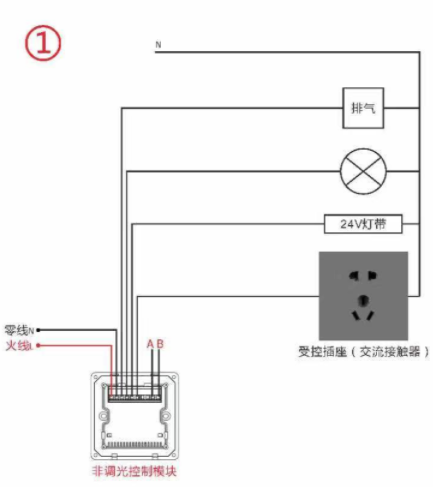

A.   零、火线供电，  对非调光调色设备控制，  如：  控制排气风扇的 开或关，  不需要调光调色的灯具：  卫筒灯、卫灯带等普通设备，

每个 86 面板设备可连接 4 个回路。如图 1：

B.   零、火线供电，  对调光调色灯具或电动窗帘、窗纱控制，  输出

照明控制线控制灯具亮度和色温变化，  电动窗帘开、关、停止。

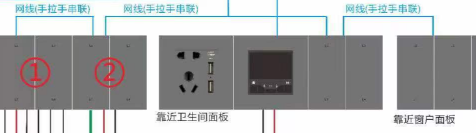

C.   从网关引出 A B 线(网线)  通过手握手的方式连接所有的 86 面板，  建立起通信，  实现互控互联，  全屋联动，  任何面板上的按 键功能都可以自定义设置，例如：按键 1 设置为场景按键--温馨模 式等个性化功能。

弱控强调光调色方案客房控制管理系统可根据各酒店的个性化需求，定制多种运行模式，以实现对灯光、服务、背景音乐、空调等系统智能化控制，例如：房门打开，触发开门场景，廊灯缓缓亮起，将房卡插上，触发插卡场，全屋灯光明亮模式，  窗帘打开，语音音箱播放广 告语等个性化设置。完美兼容传统酒店客房管理系统各项功能，新增部分新技术， 例如， 对灯光进行调光调色，满足不同用户对不同灯光的需求，增加客户的住房体验。
